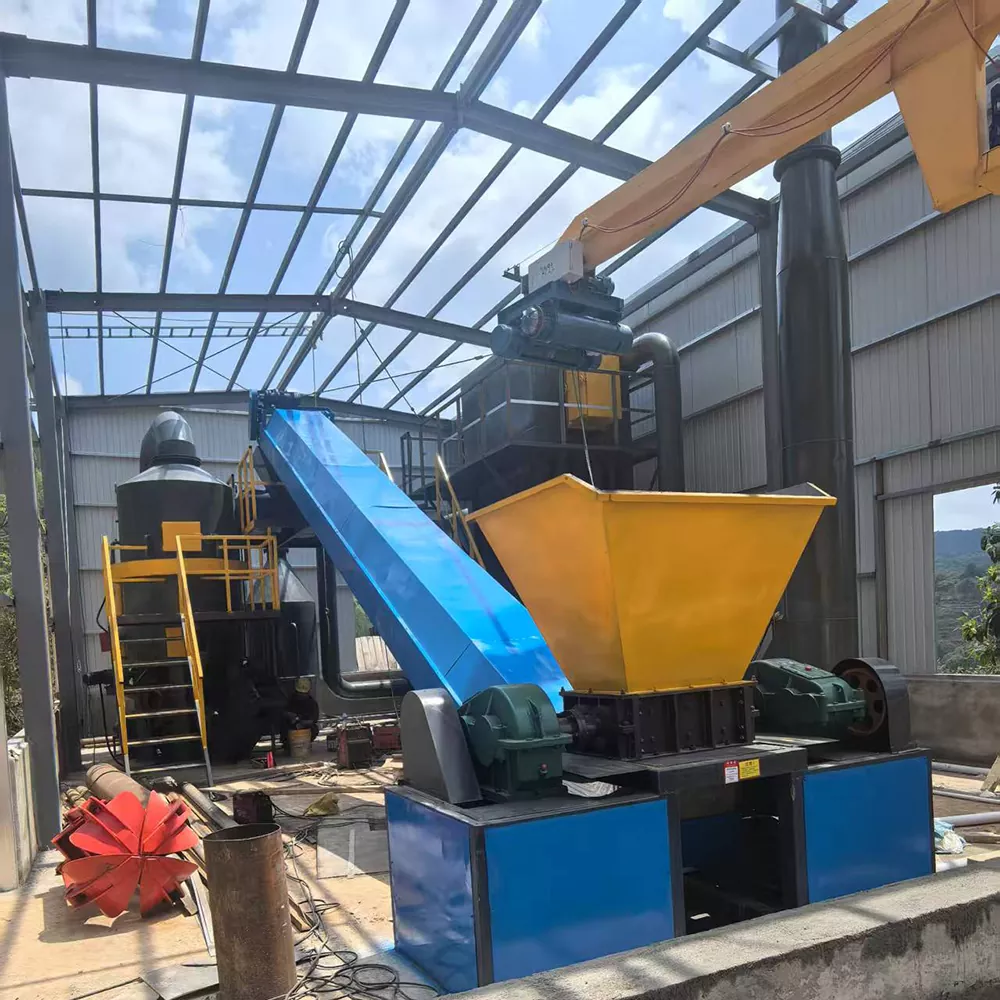

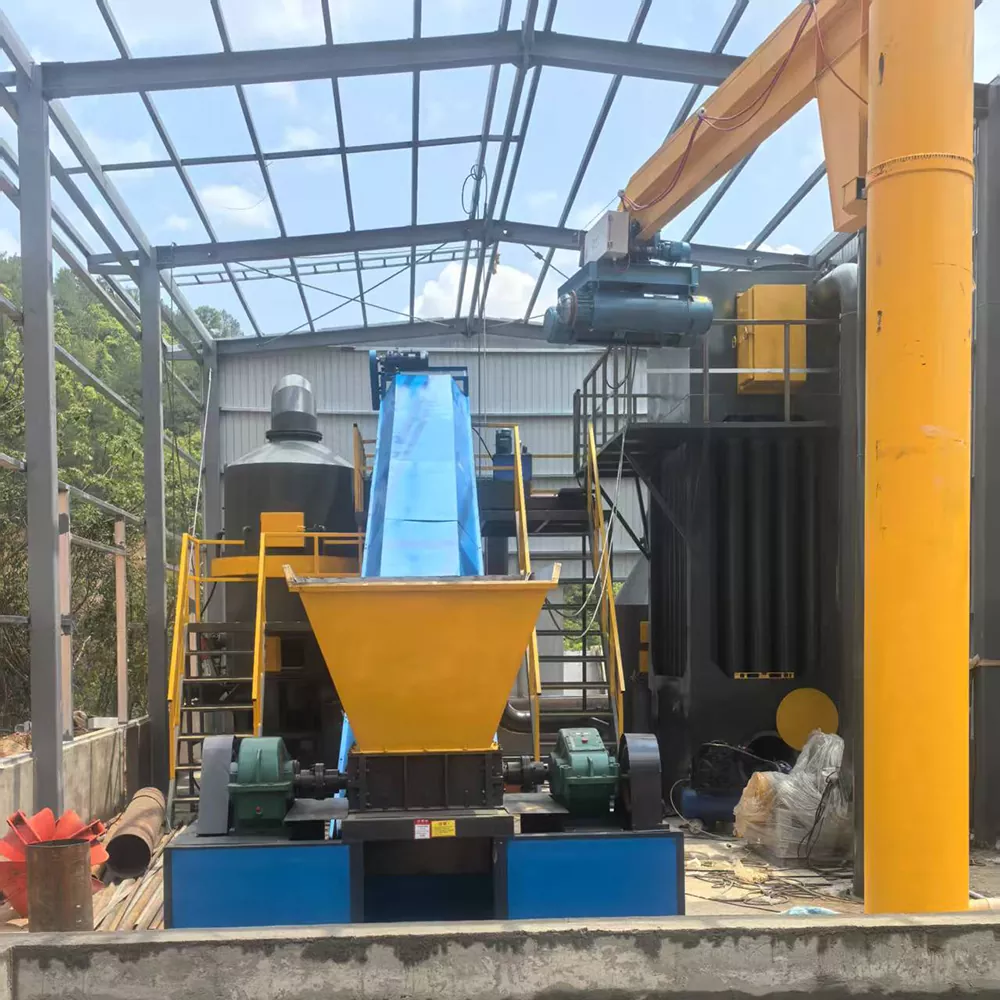

محرقة نفايات سعة 10 طن

اسم

تكوين النظام

المواصفات الفنية

كمية

نظام التغذية

نظام الرافعة العملاقة

قوة المعدات: .55.5 كيلو واط؛

قدرة الإمساك الفردية: ≥200 كجم؛

الموديل: نوع BZD، 1.5 طن؛

الأبعاد: الطول 5 م × الارتفاع 5 م

1

ماكينة تقطيع النفايات

قوة المعدات: ≥60 كيلوواط؛

الأبعاد الكلية: 3000 × 1400 × 2300 مم؛

قدرة التكسير: ≥2000 كجم/ساعة؛

الوظيفة: فصل المواد المعدنية المختلطة في النفايات البلدية قبل التقطيع. مجهزة بدرج السلامة والدرابزين

1

نظام الحزام الناقل

قوة المعدات: ≥11 كيلوواط؛

يشتمل على: ناقل مكشطة من الفولاذ المقاوم للصدأ، ناقل نفايات ممزقة، ناقل مواد صغير الحجم، ناقل مواد كبير الحجم

3

نظام فحص طبلة التعليق المغناطيسي بدون عمود

قوة المعدات: ≥11 كيلوواط؛

الأبعاد الكلية: 1000 × 3000 مم؛

مجهزة بدرج السلامة والدرابزين

1

آلية التغذية الهيدروليكية

قوة المعدات: .55.5 كيلو واط؛

قدرة التغذية: 1000 كجم/ساعة؛

الوظيفة: دفع النفايات المسحوقة إلى غرفة التفاعل ذات درجة الحرارة العالية بالفرن للتجفيف والحرق

1

نظام المحرقة الدوارة الترددية الثابتة والديناميكية

غرفة التفاعل الأساسية للتعليق المغناطيسي

مادة اللوحة الخارجية: الفولاذ الكربوني Q235B بسمك ≥10 مم؛

الهيكل الحراري (من الداخل إلى الخارج): الطوب الحراري، الطوب العازل، وبطانية ألياف سيليكات الألومنيوم؛

مقاومة درجات الحرارة العالية: ≥1600 درجة مئوية؛

درجة حرارة السطح الخارجي لجسم الفرن: ≥40 درجة مئوية؛

التكنولوجيا الأساسية: تكنولوجيا الاحتراق المستمر الكهرومغناطيسي للتعليق المغناطيسي؛

مجهزة بدرج السلامة والدرابزين

1

الشبكة الدوارة المعلقة العمودية

قوة التشغيل: ≥4 كيلو واط؛

قطر الغرفة الداخلية: ≥1300 مم؛

المواد: حديد الزهر المقاوم لدرجات الحرارة العالية؛

الوظائف: يمنع فحم الكوك، ويضمن تفريغ الرماد بشكل مستقر، وينظم سرعة تحريك النفايات، ويسحق المواد الغريبة الصلبة

1`

غرفة التغويز

عدد منافذ التغويز: ≥290؛

تكنولوجيا تغويز التعليق المغناطيسي الأساسية؛

قطر منفذ التغويز: ≥45 مم؛

المواد المقاومة للحرارة: طوب حراري مهواة؛

مقاومة درجات الحرارة العالية: ≥1600 درجة مئوية

1

نظام مكملات الأكسجين

النوع: طرد مركزي؛

الطاقة: ≥3 كيلوواط

1

غرفة الاحتراق ذات درجة الحرارة العالية

مادة اللوحة الخارجية: ≥8 مم سمك Q235B الكربون الصلب؛

الهيكل الحراري (من الداخل إلى الخارج): الطوب الحراري، الطوب العازل، وبطانية ألياف سيليكات الألومنيوم؛

مقاومة درجات الحرارة العالية: ≥1600 درجة مئوية؛

درجة حرارة الفرن: 850-1000 درجة مئوية؛

التكنولوجيا الأساسية: تكنولوجيا التحكم الدقيق في درجة الحرارة

1

محرقة معلقة مزودة بنظام تنقية الهواء

نظام المحرقة

الأبعاد: 10500 مم × 2500 مم × 4885 مم

مجهزة: درج السلامة ونظام الدرابزين.

1

نظام تسخين المبادل الحراري الأنبوبي

سعة التدفئة: 800 متر مربع (منطقة التدفئة)

قوة المروحة: ≥15 كيلو واط؛

المواد: الفولاذ الكربوني Q235، الجزء الخارجي مطلي بطلاء مضاد للتآكل مقاوم لدرجات الحرارة العالية؛

الأبعاد الكلية: ≥1600 مم × 8000 مم؛

التكنولوجيا الأساسية: تكنولوجيا التبادل الحراري عالية الكفاءة؛

مجهزة بدرج الأمان ونظام الدرابزين

1

نظام التبريد

برج الإخماد

طاقة مضخة المياه المتداولة: ≥3 كيلوواط؛

الأبعاد الكلية: ≥1400 مم × 4000 مم؛

المواد: الكربون الصلب والفولاذ المقاوم للصدأ.

التكنولوجيا الأساسية: تكنولوجيا التبريد الصغيرة

1

نظام إزالة الغبار

إزالة الكبريت وإزالة الحموضة شبه الجافة

طاقة مضخة المياه المتداولة: ≥11 كيلوواط؛

الأبعاد الكلية: ≥1600 مم × 6000 مم؛

المواد: الكربون الصلب والفولاذ المقاوم للصدأ.

التكنولوجيا الأساسية: تكنولوجيا أنابيب غاز المداخن النظيفة؛

مجهزة بدرج الأمان ونظام الدرابزين

1

برج امتصاص الكربون المنشط

طاقة مضخة المياه المتداولة: ≥4 كيلوواط؛

الأبعاد الكلية: ≥1400 مم × 4000 مم؛

المواد: الكربون الصلب والفولاذ المقاوم للصدأ.

التكنولوجيا الأساسية: التكنولوجيا الحفزية ذات درجة الحرارة المنخفضة؛

مجهزة بدرج الأمان ونظام الدرابزين

1

المرسب الكهروستاتيكي الرطب عالي الجهد (WESP)

قوة المعدات: .55.5 كيلو واط؛

الأبعاد الكلية: ≥1900 مم × 2100 مم × 7000 مم؛

المواد: الكربون الصلب والفولاذ المقاوم للصدأ.

التكوين: مصدر طاقة عالي الجهد 80 كيلو فولت، وحدة تحكم بمقبض دوار؛

نظام التنظيف: طاقة مضخة الماء الدائرية ≥3 كيلوواط، وظيفة التنظيف التلقائي؛

التكنولوجيا الأساسية: تكنولوجيا الامتزاز الكهروستاتيكية عالية الجهد.

يزيل 98% من الجسيمات الدقيقة من خلال التشغيل الميداني الكهربائي عالي الجهد؛

مجهزة بدرج الأمان ونظام الدرابزين

1

مرشح Baghouse / مرشح كيس الغبار

قوة المعدات: .55.5 كيلو واط؛

الأبعاد الكلية: 7000 مم × 2450 مم × 5500 مم؛

التكوين: DMC-480؛

أكياس الفلتر: Ø133 مم × 2500 مم، 480 قطعة؛

التكنولوجيا الأساسية: تكنولوجيا إزالة الغبار والدخان؛

مجهزة بدرج الأمان ونظام الدرابزين

1

مكثف

القطر: ≥500 مم؛

الوظيفة: إزالة وتجميع 95% من بخار الماء من غاز المداخن

1

المدخنة / كومة العادم

المواد: الكربون الصلب.

الارتفاع عن سطح الأرض: 15 مترا؛

مجهزة كومة العادم في حالات الطوارئ

1

مروحة السحب المستحثة (مروحة ID) – أسفل مجمع الغبار

قوة التشغيل: ≥37 كيلو واط

1

مروحة السحب المستحثة (مروحة ID) - أسفل المبادل الحراري

قوة التشغيل: .55.5 كيلو واط

1

نظام تفريغ الرماد

نظام تفريغ الرماد من نوع اللوحة

قوة المعدات: .55.5 كيلو واط؛

قدرة تفريغ الرماد: 500 كجم/ساعة؛

الوظيفة: رفع بقايا الرماد من الحفرة تحت الأرض إلى مستوى الأرض. أثناء عملية تفريغ الرماد، فإنه يمنع بشكل فعال توليد الرماد المتطاير.

1

نظام الدورة الدموية

تعميم مضخة المياه

المواصفات الفنية:

الطاقة: 3 كيلو واط؛ النوع: مضخة خط أنابيب.

2

تعميم مضخة المياه

المواصفات الفنية:

الطاقة: 4 كيلو واط؛ النوع: مضخة خط أنابيب.

2

تعميم مضخة المياه

المواصفات الفنية:

الطاقة: 4 كيلو واط؛ النوع: مضخة خط أنابيب.

1

نظام التحكم الكهربائي

نظام التحكم المتكامل

نظام التحكم:

يدعم التشغيل/الإيقاف بزر واحد، والتبديل اليدوي/التلقائي، ووظائف التحكم عن بعد. يتميز بعملية ذكية سهلة الاستخدام للاستخدام البسيط والمريح.

نظام الكشف التلقائي:

مجهزة بنظام المراقبة والكشف التلقائي لمراقبة حالة التشغيل في الوقت الحقيقي والتحكم في السلامة.

3

نظام المراقبة عبر الإنترنت

نظام الكشف والرصد

1

زائدة

صمام الفراشة 、 شفة 、 الكوع 、 تجهيزات الأنابيب 、 البراغي / البراغي 、 حبل الأسبستوس 、 القطن المقاوم للحرارة 、 خط الأنابيب / الأنابيب 、 المفاتيح وما إلى ذلك.

1
